GSXF750 PROBLEM Z INSTALACJĄ dot. predkosciomierza rok 2000

[mikosmtv]

Witam i proszę o pomoc.

Nie działa mi prędkościomierz w gsxf750 rok 2000.

sam zegar jest sprawny jak i czujnik przy zebatce zdawczej wiec postanowilem poszukac problemu z sama instalacją i po otwarciu całej wiązki z kablami doszedłem do wniosku że kable idące z samego zegara kończą sie wpinką, z tym że nie ma do czego jej podpiąć i zastanawiam się do czego ona powinna byc podpięta?? kable wychodzące z czujnika przy zębatce zdawczej docierają do jakiegoś przekaznika umiejscowionego po lewej stronie moto pod tylną owiewką<albo przekaznik albo jakis moduł> ale nie ma w nim miejsca na podłączenie wpinki wychodzącej z licznika i tu wlasnie stają w kropce.

prosze o pomoc do czego powinna byc wpinka podłączona (schemat instalacji mam ale nie znajduje w nim odpowiedzi na to pytanie). z gory bardzo dziekuje za pomoc



p.s.

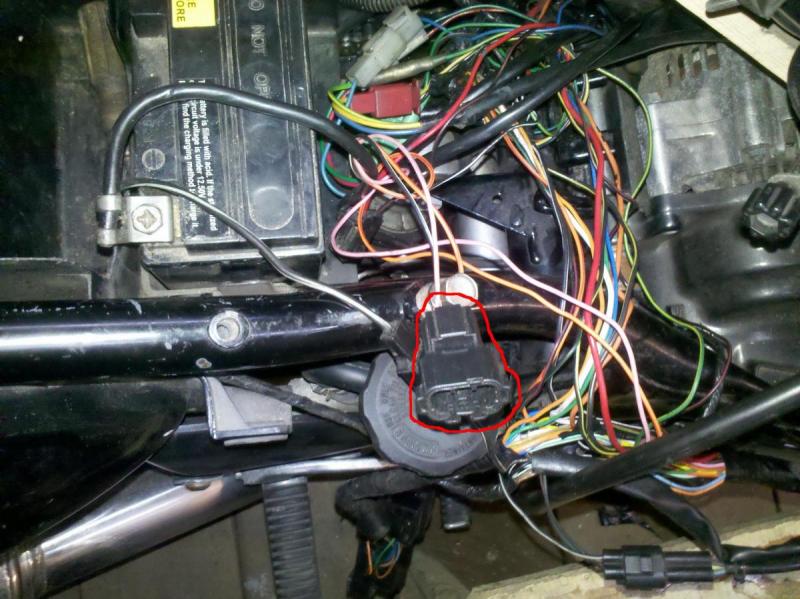

na zalaczonym zdjeciu zaznaczyłem ów tajemniczą wpinke:)

że tak jeszcze podepne się z pytaniem czy moglby mi ktos powiedziec ile oleju leje sie do lagi w tym motocyklu poniewaz w serwisówce nie ma takiej informacji z góry dzieki za odpowiedzi pozdrawiam

[Dariusz L]

Uniwersalna wiązka przewiduje wyjście do podgrzewania gaźników dla wersji UK , występuje od roku 2000 .
Zapewniam Cię że jest taka informacja , ale proszę ..... 10W fork oil ,capacity 513 cc ,level 102 mm .
Schematy elektryczne różnią się literkami roczników , oznaczenia - http://www.alpha-sports.com/suzuki_parts.htm

[mikosmtv]

Dzieki za info masz racje znalazlem odpowiedz dot ilosci oleju w lagach w opisie serwisowym jednakze bez odpowiedzi pozostaje moje pierwsze pytanie odnosnie niedzialajacego licznika. Jaka moze byc przyczyna skoro sam zegar jest sprawny i czujnik predkosci tez jest ok wiec dlaczego to nie dziala i nie pokazuje predkosci i nie nabija kilometrow?



Ta koncowka ktorej nie ma do czego wpiac posiada 3 przewody a z tego co widze na schemacie to do podgrzewania gaznikow ida tylko dwa przewody no i roznia sie kolorami. W schemacie czytam ze okablowanie wychodzaace z licznika ida do ,,speed sensor,, ale czy mam to rozumiec jako podlaczenie bezposrednie z czujnikiem predkosci czy jest to jakies zewnetrzne urzadzenie ???

[Dariusz L]

Jeśli "speed sensor" sprawny ,licznik sprawny - sprawdź np. miernikiem czy obwód nie jest przerwany (kabelki elektryczne ).





Między sensorem a licznikiem mogą występować jakieś połaczenia rozłączne , możliwe że akurat to gniazdo ze zdjęcia jest jego częścią . Trzeba szukać , ze schematem i np.miernikiem .

[mikosmtv]

doszedlem do wniosku ze owa kostka jest podlaczana do jekiegos przekaznika którego schemat znalazlem w manualu

[zielorz]

Zdemontuj dźwignię biegów, osłonę zębatki i zobacz czy ząbki dające sygnał nie są połamane.





EDIT:



Kostka wygląda jak od czujnika położenia przepustnicy.

Edytowane 3 Listopada 2013 przez zielorz

[mikosmtv]

Wg schematu to kostka od ,,speed sensor,, tak to okreslili w manualu. Szukalem w innych zrodlach to lidzie pisza ze to czujnik nachylenia albo wlasnie przepustnicy.

[zielorz]

Pyknij no zdjęcie gaźników z prawej strony i sprawdź to co pisałem wyżej przy zębatce.

[mikosmtv]

przy zebatce zdawczej jest wszystko ok po odkreceniu czujnika przy zebatce jestlozysko z kulka ktora podczas obrotów daje sygnal do czujnika i pozniej z czyjnika leci dalej ( foto cizko bedzie zrobic bo wszystko juz poskrecalem) . Wracajac do tajemniczej kostki ida do niej trzy kable wychodzace z licznika i nie maja dalej polaczenia macie moze jeszcze jakies pomysly np gdzie dostane przekaznik go tego bo na portalach aukcyjnych nic nie moge znalesc:/

[wueska]

a czym kończą sie w takim razie przewody z czujnika prędkości ? ślepą uliczką ?

[gof]

Masz przy gaznikach TPS (czujnik polozenia przepustnicy)? Ta kostka wyglada jak kostka od TPS.

[mikosmtv]

Przewody od czyjnika predkosci ida do przekaznika umiejscowionego pod plastikami po lewej stronie moto przy siedzisku natomiast przewody idace z licznika koncza sie gniazdem ktore uwidocznilem na powyzszym zdjeciu i nie wiem z czym powinno to byc polaczone, odnosnie czujnika polozenia przepustnicy to czy ma on cos wspolnego z predkosciomierzem??

[wueska]

Przekaźnik gdzieś przekazuje sygnał wiec śledź przewody wychodzące od niego.

[_Monter_]

Mnie w ogóle mocno zadziwia instalacja prędkościomierza z przekaźnikiem.





TT

[wueska]

Przypuszczam że to błąd i autor źle wyśledził wiązkę.
