KLR 650 starter circuit relay.


Dexster
 Udostępnij

Rekomendowane odpowiedzi

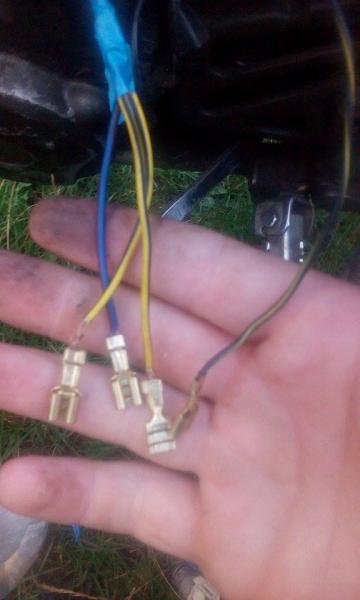

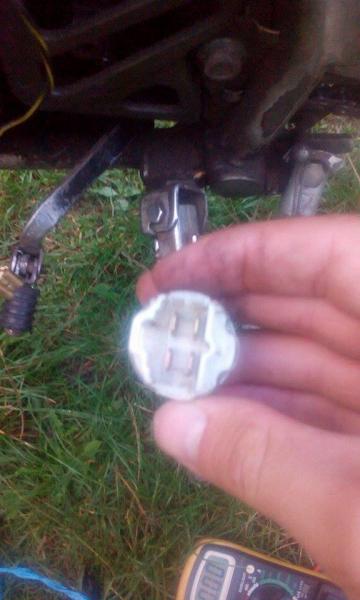

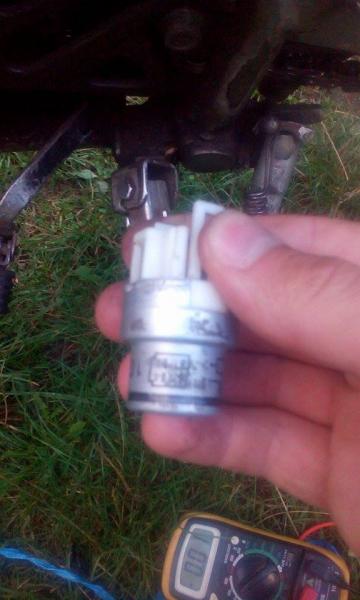

Panowie ostatnio jadąc KLR wkręcił mi się w/w przekaźnik w zębatke. Zakupiłem drugi, lecz nie wiem jak go podłączyć. Z tego co widzę po schemacie to Czarny przewód(na zdjęciu żółto-czarny z prawej strony) to idzie na przekaźnik od rozrusznika, dwa żółto-czarne idą od przycisku startera, a niebiesko czerwony chyba od stacyjki, choć nie wiem. Próbowałem to podłączyć, ale niestety nic, jedyne co to połączenie przewodu idącego na przekaźnik rozrusznika z przewodem klik startera daje rozruch, nie wiem jak to podłączyć do przekaźnika.



Schemat:

http://www.buttonhome.org/photos/?g2_itemId=25297&g2_imageViewsIndex=1






Odnośnik do komentarza
Udostępnij na innych stronach

Potrzebny Ci miernik i rozmowa skyp (monter7505) ze mną bo nie chce mi się pisać poematu o tym lub weź serwisówkę i schemat.

W zasadzie musisz znaleźć przewód idacy od rozrusznika i od akumulatora, masę zasilająca cewkę i plus zasilający cewkę. Nie wiem czy przekaźnik jest sterowany masą po przycisku czy też plusem co łatwo miernikiem sprawdzić.

Te rozdzielone na rysunku to styki zasilające rozrusznik a ten prostokąt to cewka. Zrób dobre zdjęcie z numerami to Ci powiem dokładniej co gdzie jednak pomierzyć musisz sam.


lewa noga: http://forum.motocyk...__1#entry782383
prawa noga: http://forum.motocyk...__fromsearch__1
...i tak wszyscy umrzemy...
