Sporster Iron 883 - problem z kontrolką rezerwy paliwa

[demol]

Witam, w moim sporciaku zapala się kontrolka rezerwy paliwa pomimo pełnego baku.



Czy miał ktoś taki przypadek, sprawdziłem wstępnie okablowanie do czujnika i wygląda że jest ok.



Ma ktos może schemat elektryczny do sportstera 2009 ?

[Wallygatorr]

Musisz opróżnić zbiornik i go zdjąć z motocykla, potem wyciągnąć moduł pompy paliwa i sprawdzić pływak rezerwy, może się zaciął. Pływak działa na potencjometrze, jeśli jest uwalony to do wymiany. To jest podwójny potencjometr, diagnostyka powinna wykazać ewentualny błąd.



Tak się robi diagnostykę:



link



Ciebie interesują kody B1004 i B1005, jeśli ich nie ma to stoi mechanicznie.

[demol]

Jak skasować ewentualne błędy w komputerze sporciaka ?

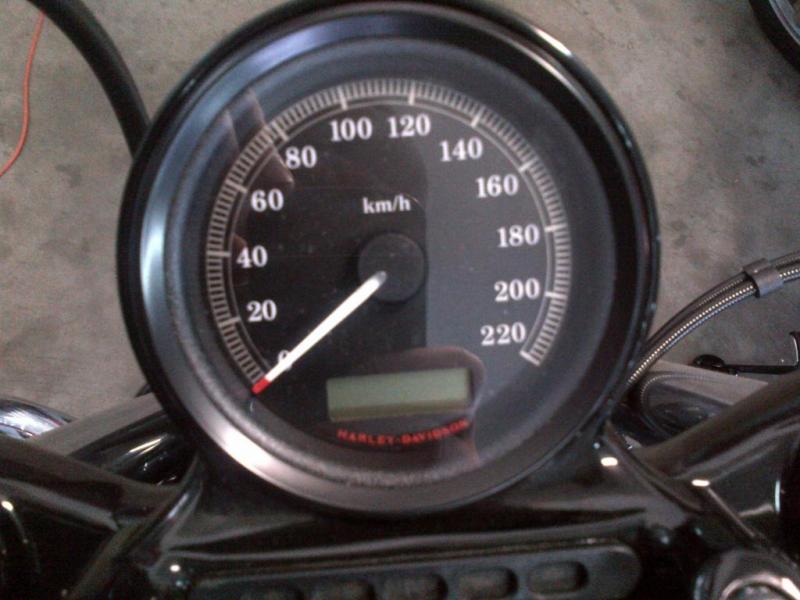

Gdzie jest w moim prostym liczniku "odometer reset button" ?



Jak ustawić licznik w tryb pokazywania tkz. "licznika dziennego" ?

Edytowane 1 Kwietnia 2014 przez demol

[Wallygatorr]

Odometer reset buton to kasowanie przebiegu dziennego.



Nie jestem pewien, ale reset się robi długo go przytrzymując, a zmiana licznika krótko.



Błędy się skasują same po kilkunastu uruchomieniach bez usterki.

[demol]

Super ale gdzie jest ten guzik ?





[Wallygatorr]

Powinien być z tyłu licznika, tu masz link do instrukcji sporta 2009:



link

[demol]

Sprawdzilem kody, nie mam zadnych bledow. Przy okazji malowania baku zajrze do tego czujnika w srodku.

Dam znac co i jak ;)

[demol]

Wracam do tematu, chcę naprawić tę usterkę. Czy ktoś ma moze informacje jakie wartości rezystancji ma ten czujnik rezerwy ? Skoro samodiagnostyka ECu nie wykazuje błędów czujnik ten musi cały czas dawać sygnał który jest w widełkach rezystancji które sprawdza ECU.



Moze ktoś dysponuje schematem elektrycznym bądź serwis manualem który podpowie jakie wartości graniczne powinien miec ten czujnik i jak jeszcze ewentualnie mozna ten element elektryki posprawdzać, fajnie byloby np. Wiedzieć gdzie na złączu do ECU powinien pojawić sie sygnał z tego czujnika, wtedy łatwiej byloby równiez wykluczyc ewentualne uszkodzenie wiązki elektrycznej.

[Wallygatorr]

demol, wyślij mi swojego e-maila na priv, to Ci prześlę schematy od sporta 2008, będziesz miał od czego zacząć - na 95% układ pompy paliwa jest identyczny w 2009.

[demol]

demol, wyślij mi swojego e-maila na priv, to Ci prześlę schematy od sporta 2008, będziesz miał od czego zacząć - na 95% układ pompy paliwa jest identyczny w 2009.





Dzięki za schemat, juz teraz wiem że to switch a nie rezystor i nie ma nic wspólnego z ECU bo wystawia sygnał bezpośrednio do licznika przewodem Yellow/White.



Niebawem zdemontuję bak, wyjmę z niego pompę paliwa wraz z tym magicznym przełącznikiem i pomierzę go aby zweryfikować czy jest on sprawny.





No i kwestia magicznego przewodu Yellow/Red, zastanawiam sie co tam jest w przypadku kiedy nie ma dodatkowego akcesoryjnego wskaźnika, podejrzewam jakąś zworkę lub może jej brak i stad brak sygnału masy na tym przełączniku w baku a co za tym idzie brak sygnału że paliwo zostało nalane!



jestem genialny! :P to na razie teoria ale sprawdzę ją w realu i zobaczymy czy miałem rację :)





Na drugi dzień ...



No i dobrałem się wczoraj do pompy paliwa, sprawdziłem ten pływak (low level fuel sensor) i okazało sie ze jest niesprawny. Zastanawiając się jak on w ogóle działa rozebrałem go i okazało się że pływak czujnika jest namagnesowany a wewnątrz rurki po której się przesuwa znajduję się zwykły kontaktron.





Kontaktron to taka mała szklana rurka w której znajduje sie namagnesowany styk który pod wpływem pola magnetycznego zwiera się lub rozwiera.





W czujniku HD jest zamontowany na płytce i wygląda to tak:





Dodatkowo potwierdziło sie przypuszczenie ze na złączu 84A/B znajduje sie rezystor "zaślepka" który demontujemy w przypadku użycia dodatkowego wskaźnika paliwa. Bez tego rezystora cały układ by nie działał bo na przewodzie Y/R nie byłoby sygnału masy.



Koszt takiego kontaktrona w sklepie elektronicznym to jakieś 3zł, niestety oryginalny pływak HD to juz koszt około 80$.



Znalazłem jakiś discountowany czujnik na ebay ale wysyłka tylko do USA i tutaj pojawiają się schody ... :(

Edytowane 30 Października 2014 przez demol
