Jak podłączyć alarm do KTM Duke 125?


Rekomendowane odpowiedzi

Chciałem zabezpieczyć chociaż odrobinę swój jednoślad. Zakupiłem alarm, jakiś chiński wynalazek. Instrukcja mało czytelna, więc może ktoś z was ma już praktykę w montażu tego wynalazku.
Moto to ktm Duke 125, a alarm to two way v208.
Może mi ktoś wyjaśnić gdzie podłączyć kable:
Niebieski - to rozruch rozrusznika, tam jest przekaźnik z czterema przesadami, nie wiem pod który się podpiąć.
Różowy -?
Szary -?

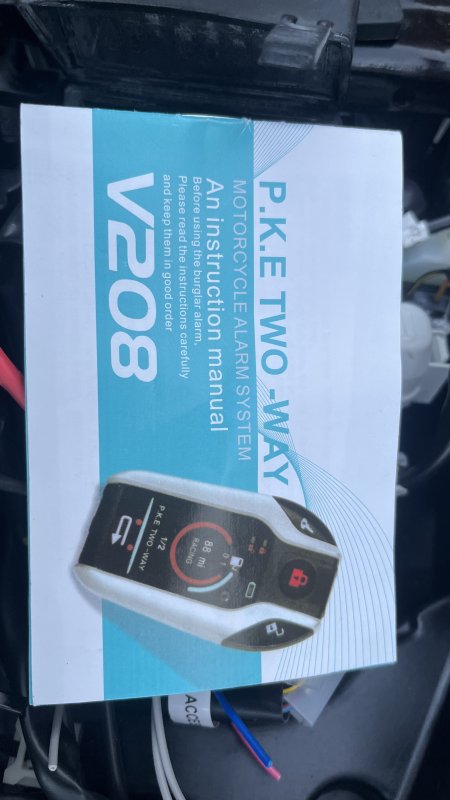

Wrzucam zdjęcia poglądowe.

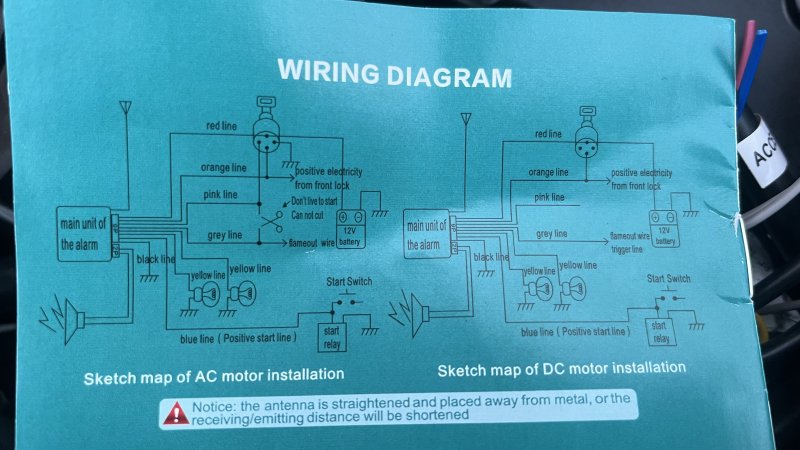

Sugerowałem się schematem DC



Odnośnik do komentarza
Udostępnij na innych stronach

Niebieski blokuje rozrusznik a szary i różowy odcinają zapłon. Wypadałoby sprawdzić układ na  stole przed podłączeniem do motocykla. Trzeba zmierzyć czy po zasileniu układu i rozblokowaniu alarmu podanie napięcia na pomarańczowy powoduje pojawienie się napięcia na niebieskim, oraz czy czy na szarym pojawia się napięcie, czy może należy połączyć różowy z czerwonym by na szarym było napięcie. chodzi o sprawdzenie czy przekaznik wewnątrz alarmu odcinający zapłon jest połączony z plusem zasilania, czy nie. Jeśli wszystko działa poprawnie można podłączyć to do motocykla. Bardzo duże znaczenie ma staranność podlączenia i układania przewodów, ponieważ błędy w tym zakresie mogą spowodować poważne usterki motocykla z pożarem włącznie.
