Licznik/wyswietlacz biegow FZ1 z ABS

[G Lukomski]

Mam Problem z podlaczeniem wyswietlacza biegow w FZ1 2011r  czy ktos moze podlanczal cos takiego u siebte kolory przewodow nie zgadzaja mi sie z tym co jest w instrukcji.

Ktos pomoze?

[_Monter_]

Pomoże, tylko pozwól sobie pomóc i zapodaj jakieś foty, model wyświetlacza itp.



[G Lukomski]

Jestem nowy i nie ogarniam do konca dodawania Foto mimo ze nie mam takiego duzego rozmiaru.

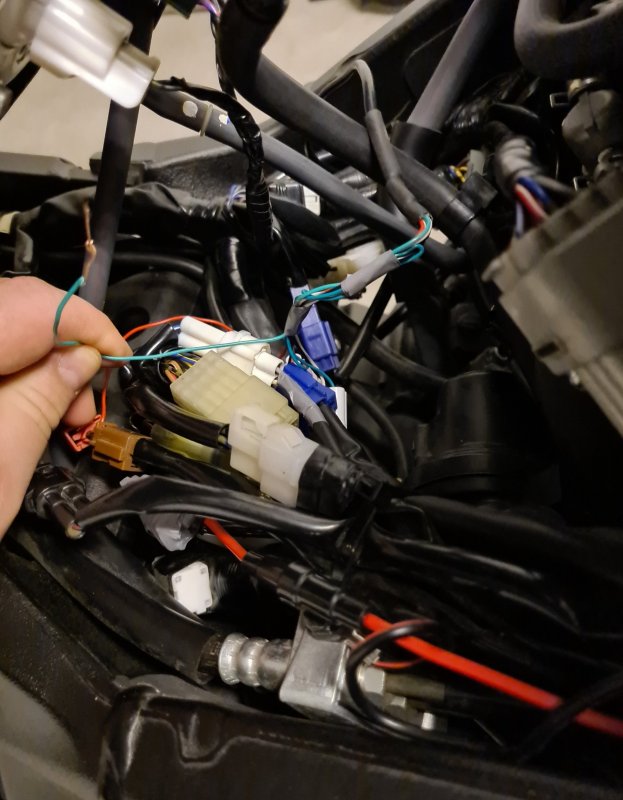

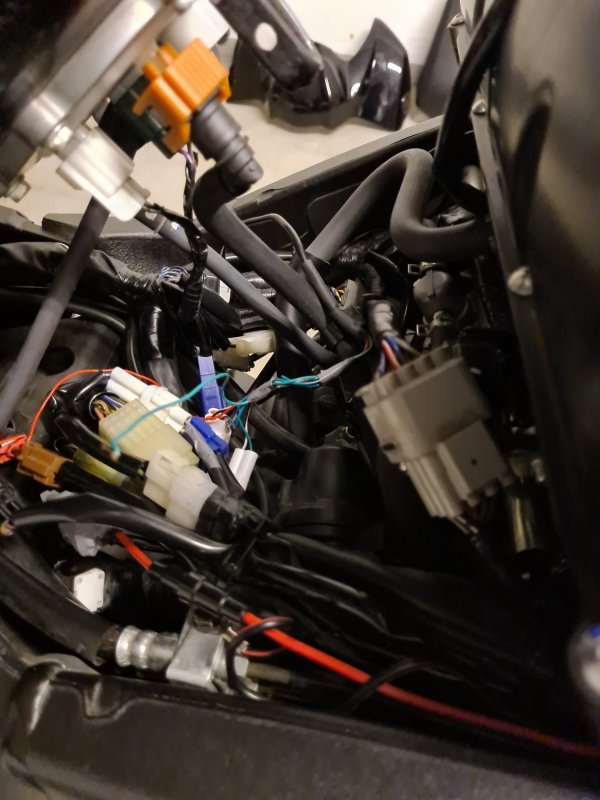

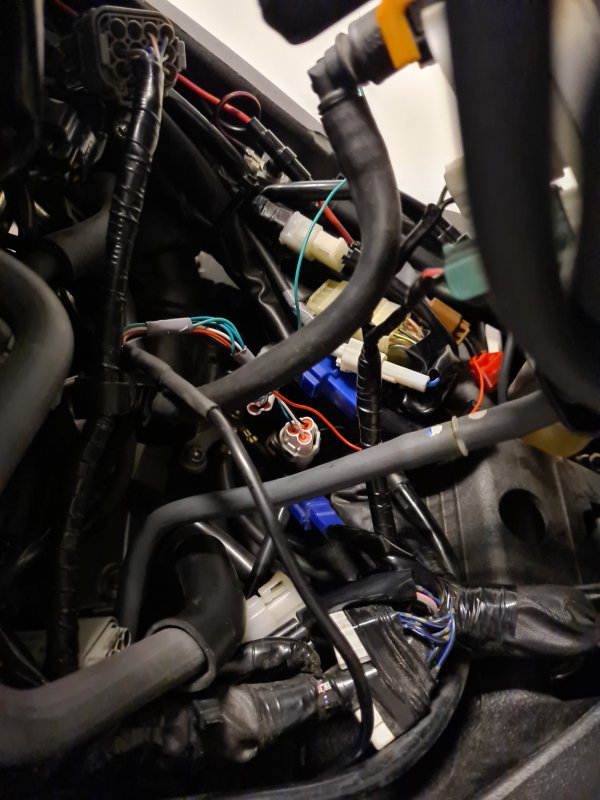

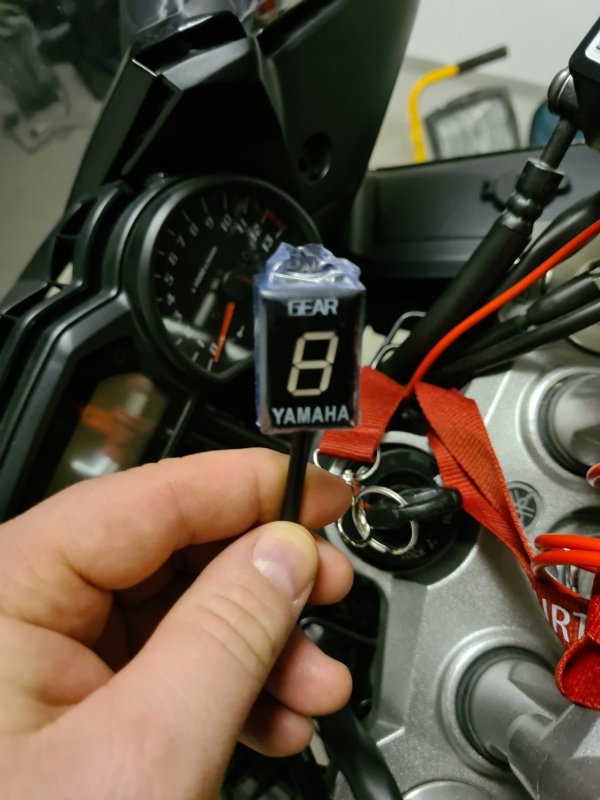

Ale to jest tani wyswietlacz mam Problem z podlaczeniem zielonego kabelka ma on byc do czujnika polozenia walu i kostki pod zbiornikiem nie moge znales z checia wysle fotki ale tu wstawic niestety nie moge

Ok juz doszlem jak tu wstawic

[_Monter_]

Musisz znaleźć schemat instalacji dla swojego rocznika i wtedy bedziesz wiedział jaki kolor i ile pinowa kostka posiada w sobie przewód od czujnika położenia wału.
W zasadzie to zacznij przy wyjściu przewodów od prądnicy bo pewnie tam siedzi impulsator i po nitce do kłębka.

[G Lukomski]

Ok poszukam tego schematu

[G Lukomski]

Po wieli kombincjach nie udal mi sie podlaczyc do konca czy ma ktos pojecue jaka wtyczka od czujnika polozenia walu?



[betpat]

Witam i co udało ci się rozwiązać problem z tym czujnikiem
